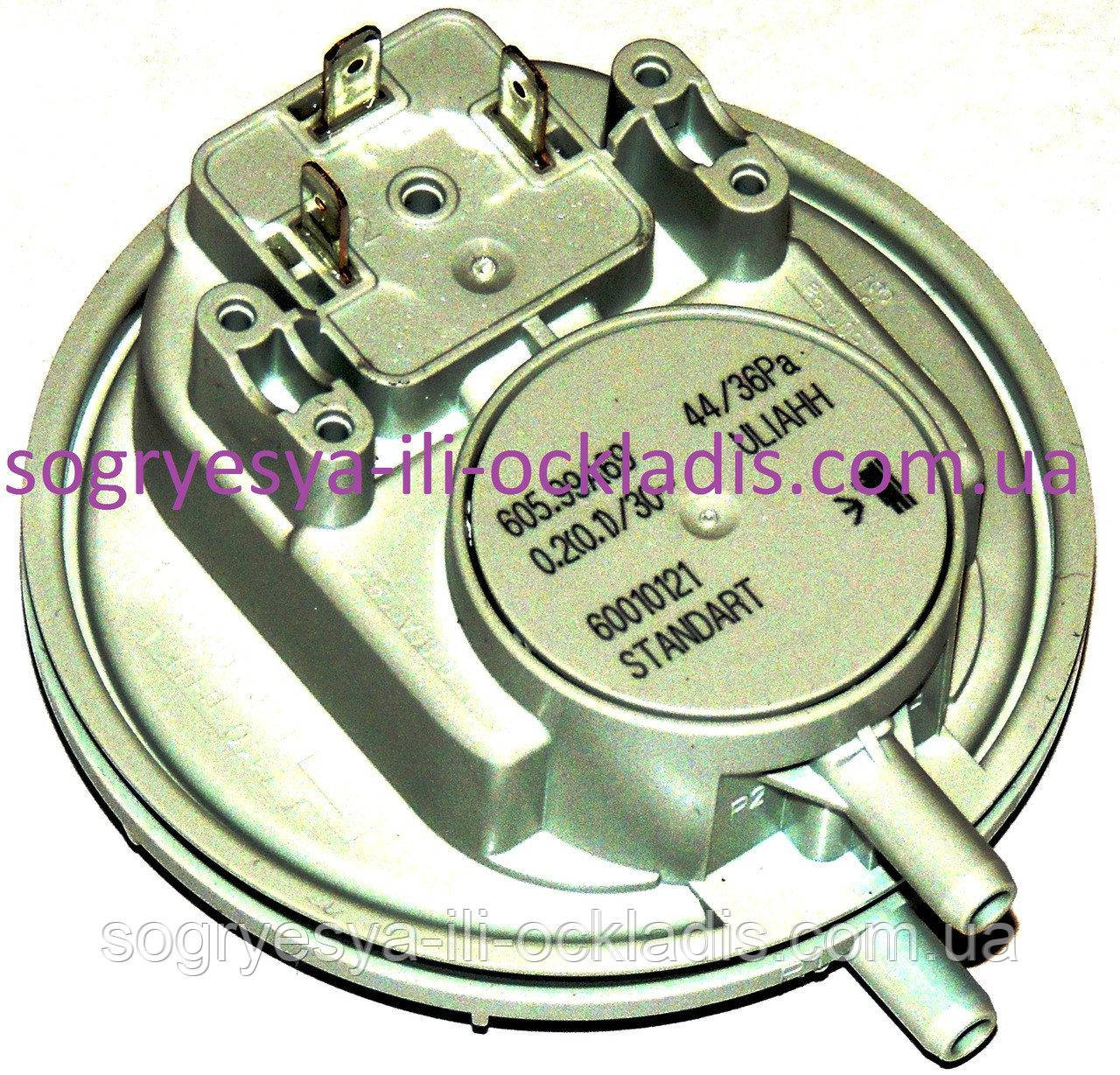

Пресостат Huba 44/36 Pa 2-3 кл. (б.ф.у, EU) Alpha, Immergas, Fond, N/Fl, Sime 35BF, арт. PS15I​, к.з. 0053/1

Датчик/ пресостат/ реле тиску повітря вентилятора/ турбіна пластмасовий Huba Control 44/36 Pa/ Паскаль/ Па 2-3/ дві-три клеми (без фірмового паковання/б.ф.у, пр-во Італія/ EU) котлів газовий Alpha Boilers, Immergas Eolo Star 23 kW, 24 3E, Zeus 24-28, Zeus Major 21, Fondital, Nova Florida, Sime 35BF, артикул 11011 (PS15I, 1.012849 A, 6225710, 6225707, 6PRESSOS06)​, код запчасти 0053/1.

Призначення:

• Призначення пресостату (або диференціальне реле тиску диму) контроль роботи вентилятора газового котла, а саме процесу видалення диму. Крім того, пресостат дає змогу працювати пальником.

Технічні характеристики:

• Візуально це плоский корпус, внутрішній об'єм якого розділений чутливою мембраною, до якої приєднаний триконтактний мікроперемикач. Y-подібна трубка призначена для відведення конденсату.
• У корпусі пресостату на мембрану впливає, з одного боку, атмосферний тиск повітря, а з іншого — тиск димових газів, що викидаються вентилятором. Відповідно, об'єднуються два імпульси тиску (негативний і позитивний).
• За нормальної роботи пальника працює вентилятор, що створює тиск, впливаючи водночас на мембрану, яка переміщаючись, змінює стан мікроперемикача зі нормально-розомкнутого в стан нормально-замкнутого. Під час підпалювання мікропроцесор подає напруження на контакти реле вентилятора, включно з ним.
• Після запуску вентилятора діафрагма реле тиску змінює своє положення, перемикаючи контакти мікроперемикача. Замикаються контакти з і по. Мікропроцесор під'єднує секцію підпалу та контролю полум'я.
• Після закінчення роботи котла контакти реле мають повернутися у вихідне положення (контакти c і nc замкнуті).
