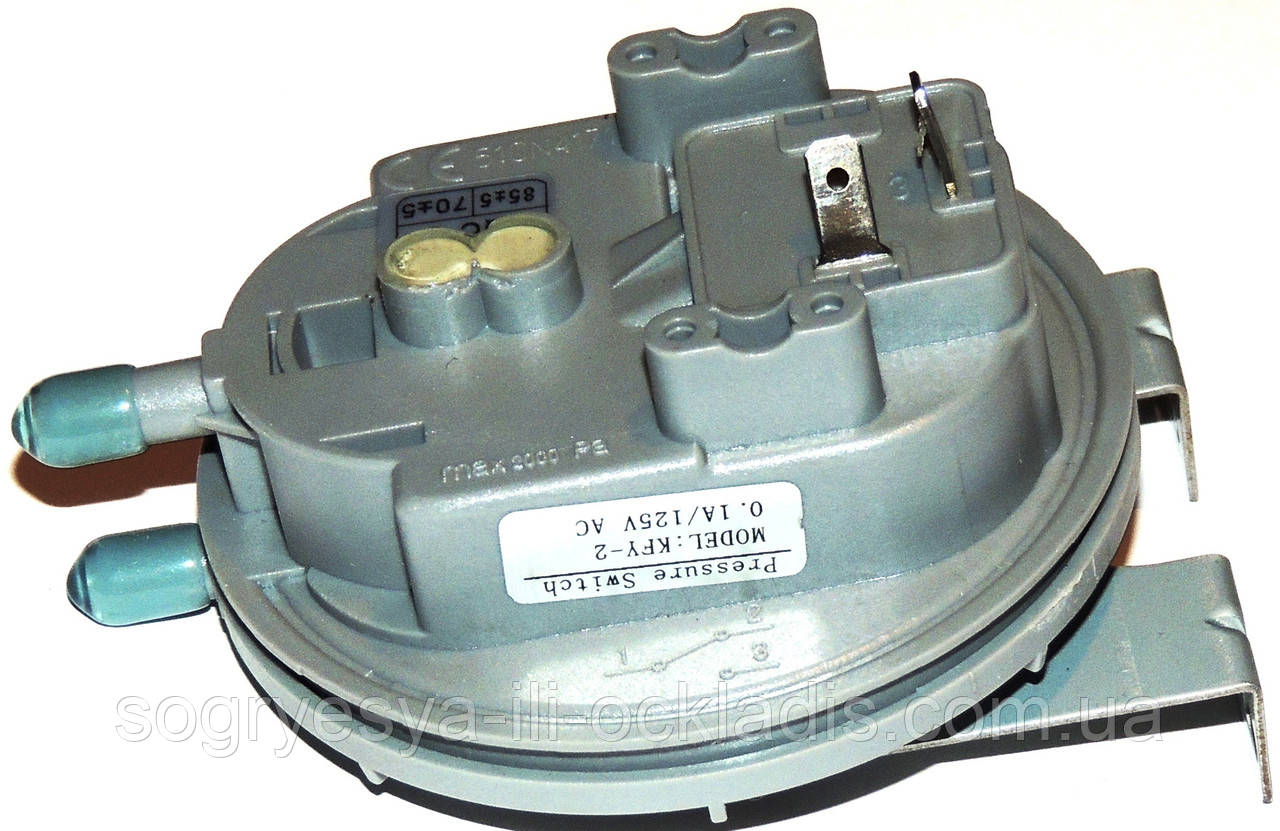

Датчик тиску повітря 85/70 Pa (б.ф.у, Китай) котлів газових, арт. P070HD​, к.з. 0058/4

Датчик/ пресостат/ реле Повітря вентилятора/ турбіни 85/70 Паскаль/ Па/ Pа (без фірмової пакування, пр-во Китай) котлів газових, артикул P070HD​, код запчасти 0058/4.

Призначення:

• Припинення пресостату (або диференційального тиску диму) контролювання роботи вентилятора газового котла, тобто процесу видалення диму. Крім того, пресостат дозволяє роботу горілки.

Технічні характеристики:

• Візуально це плоский корпус, внутрішній об'єм якого розділений чутливою мембраною, до якої приєднано триконтактний мікропереключатор. Y-подібна трубка призначена для відводу конденсата.
• У корпусі пресостату на мембрану впливає, з одного боку, атмосферний тиск повітря, а з іншого — тиск димових газів, які викидаються вентилятором. Відповідно до цього, два імпульси тиску об’єднуються (негативний і позитивний).
• При нормальній роботі пальник працює вентилятор, який створює тиск, впливаючи на мембрану, яка переміщається, змінює стан мікропереключача з нормально-розомкнутого в стан нормально-замкнутого. Під час палітурки мікропроцесор створює напруження на контактах з реле вентилятором, включаючи його до роботи.
• Після запуску вентилятора діафрагма реле тиску змінює своє становище, переключаючи контакти мікропереключача. Замокаються контакти c і по. Мікропроцесор підключає секцію підпалювання та контролю полум’я.
• Після закінчення роботи котла контакти реле повинні повернутися до початкового місця (контакти c і nc замкнути).
