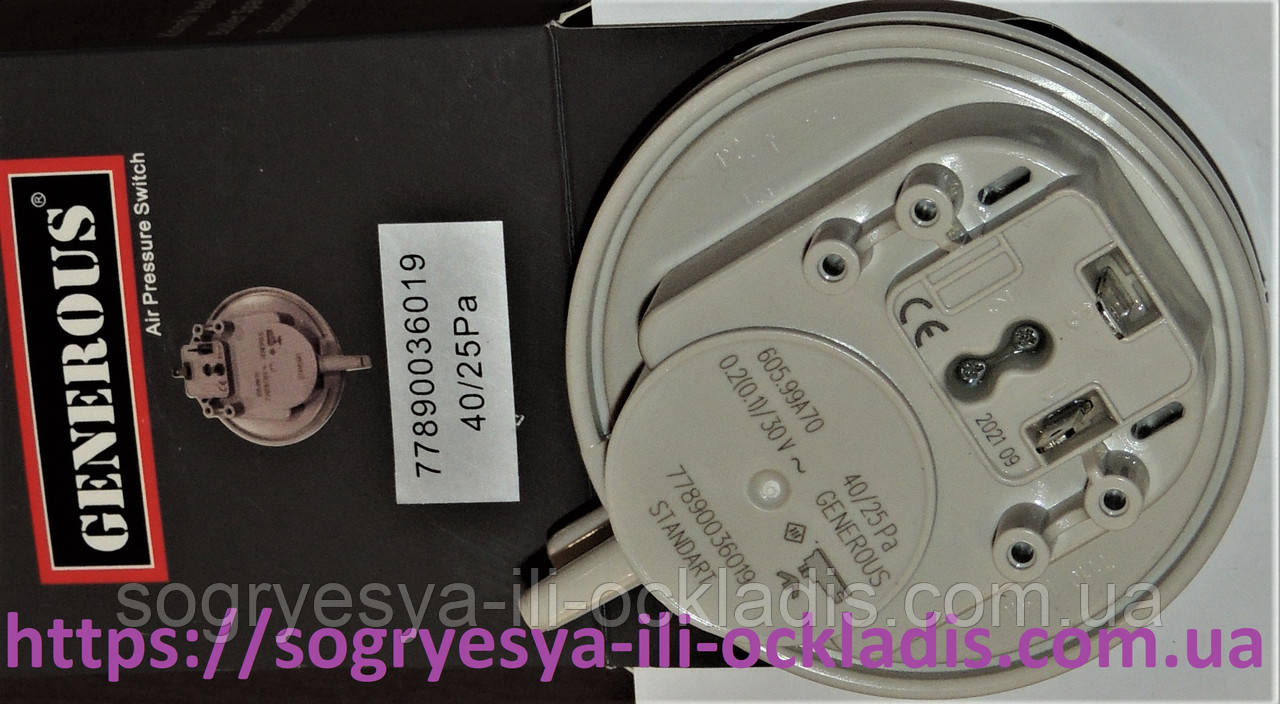

Пресостат повітря GENEROUS 40/25 Pа (ф.у, Туреччина) Demrad, Neva, Protherm, арт. 60010135 B, к.з. 0052-1

Датчик/ пресостат/ реле тиску повітря вентилятора/ турбіни GENEROUS 40/25 Паскаль/ Па/ Pa пластмасовий 2/два клеми (фірмова паковання, пр-во Turkey/Туреччина) котлов газових Demrad Atron H24, Netto HKT2 24, Neva, Protherm Руд Lynx 24, артикул 60010135 B (PS16I, 0020118741, 3003202405, D003202405), код запчасти 0052-1.

Призначення:

• Призначення пресостату (або дифехлорвінренційного реле тиску диму) контроль роботи вентилятора газового котла, а саме процесу видалення диму. Крім того, пресостат дає змогу працювати пальником.

Технічні характеристики:

• Візуально це плоский корпус, внутрішній об'єм якого розділений чутливою мембраною, до якої приєднаний триконтактний мікроперемикач. Y-подібна трубка призначена для відведення конденсату.
• У корпусі пресостату на мембрану впливає, з одного боку, атмосферний тиск повітря, а з іншого — тиск димових газів, що викидаються вентилятором. Відповідно, об'єднуються два імпульси тиску (негативний і позитивний).
• За нормальної роботи пальника працює вентилятор, що створює тиск, впливаючи водночас на мембрану, яка переміщаючись, змінює стан мікроперемикача зі нормально-розомкнутого в стан нормально-замкнутого. Під час підпалювання мікропроцесор подає напруження на контакти реле вентилятора, включно з ним.
• Після запуску вентилятора діафрагма реле тиску змінює своє положення, перемикаючи контакти мікроперемикача. Замикаються контакти з і по. Мікропроцесор під'єднує секцію підпалу та контролю полум'я.
• Контакти реле мають повернутися у вихідне положення (контакти c і nc замкнуті).
