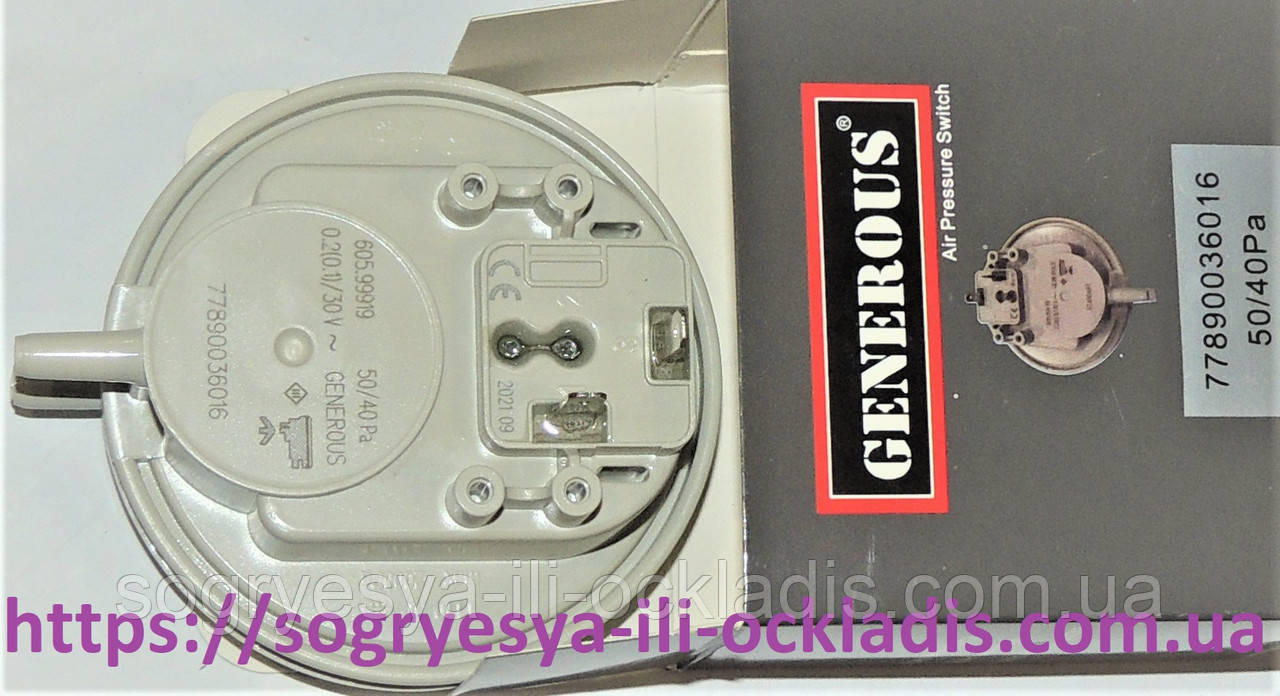

Пресостат повітря GENEROUS 50/40 (ф.у, Туреччина) Nova Florida, Fondital, Sime, арт. 6PRESSOS06B​, к.з. 0054-2

Датчик/ пресостат/ реле тиску повітря/ диму вентилятори/ турбіни GENEROUS 50/40 Pa/ Паскаль/ Па пластмасовий дві клеми (фірмова упаковка, пр-во Туреччина) котлів газовий Nova Florida, Fondital, Sime, артикул 6PRESSOS06 В (PS23I, 1.012849A, PS15I, 6225710, 6225707)​, код запчасти 0054-2.

Призначення:

• Призначення пресостату (або диференціальне реле тиску диму) контроль роботи вентилятора газового котла, а саме процесу видалення диму. Крім того, пресостат дає змогу працювати пальником.

Технічні характеристики:

• Візуально це плоский корпус, внутрішній об'єм якого розділений чутливою мембраною, до якої приєднаний триконтактний мікроперемикач. Y-подібна трубка призначена для відведення конденсату.
• У корпусі пресостату на мембрану впливає, з одного боку, атмосферний тиск повітря, а з іншого — тиск димових газів, що викидаються вентилятором. Відповідно, об'єднуються два імпульси тиску (негативний і позитивний).
• За нормальної роботи пальника працює вентилятор, що створює тиск, впливаючи водночас на мембрану, яка переміщаючись, змінює стан мікроперемикача зі нормально-розомкнутого в стан нормально-замкнутого. Під час підпалювання мікропроцесор подає напруження на контакти реле вентилятора, включно з ним.
• Після запуску вентилятора діафрагма реле тиску змінює своє положення, перемикаючи контакти мікроперемикача. Замикаються контакти з і по. Мікропроцесор під'єднує секцію підпалу та контролю полум'я.
• Після закінчення роботи котла контакти реле мають повернутися у вихідне положення (контакти c і nc замкнуті).
