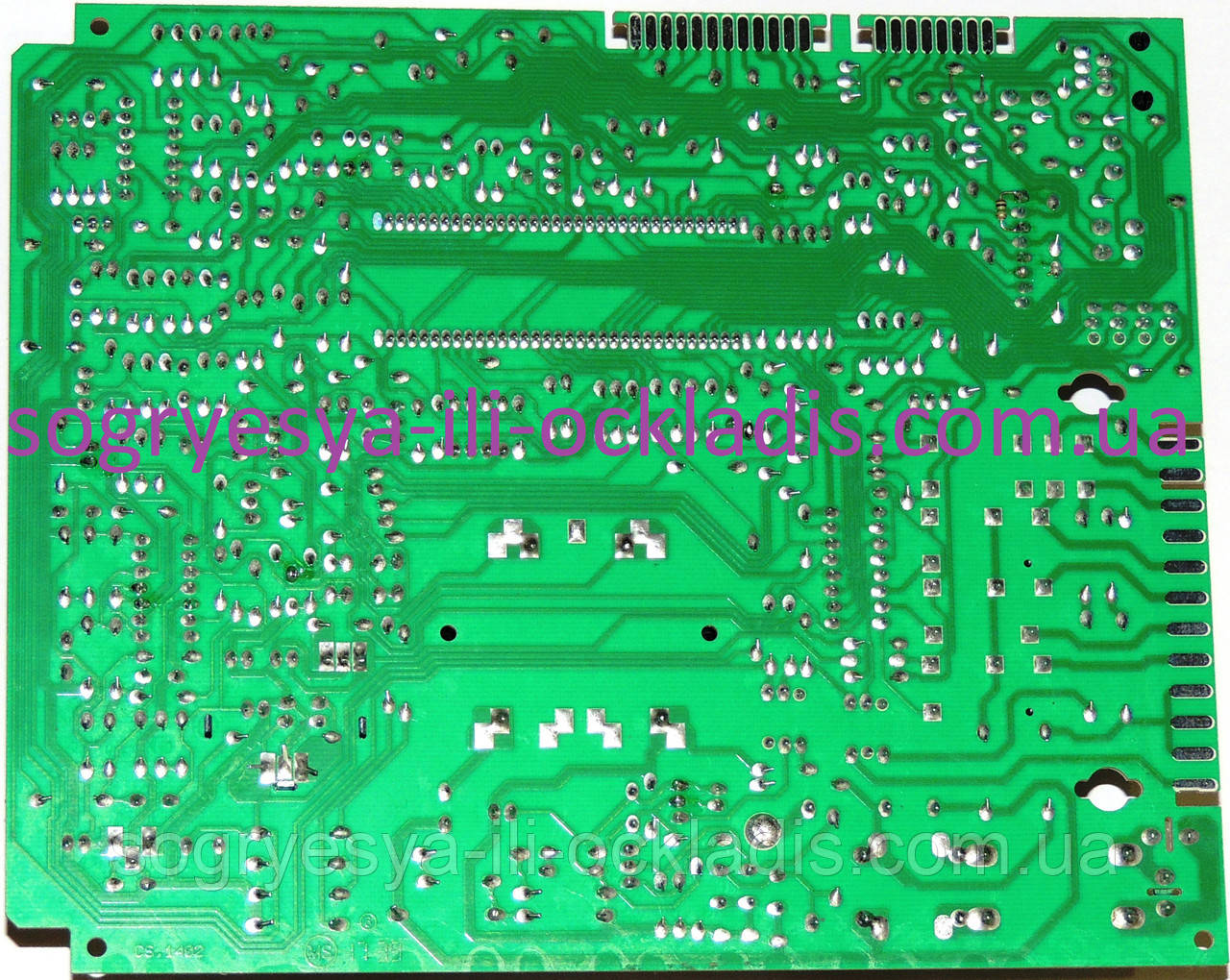

Плата керування основна (ф.у, EU) котлів газових Ariston Uno MI/ MFFI, арт. 65100729 (992200), к.з. 1164/2
5 183 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 1164/2
- +380 (63) 333-66-06Life
- +380 (96) 590-43-32Киевстар
Автоматика/ плата керування з дисплеєм вбудованого випуску 2012 рік у зборі захист дисплея пластикова + кріпильна болти (фірмова упаковка/ф.у, пр-во Італія/EU) котлів газових Beretta Ciao, арттикул/ арт. R20050977, код запчасти/ к.з. 0545.
Плата керування Ariston UNO 24 MFFI/MI підходить на турбіовану та димохідну версію котлів.
Основна плата керування котлов Ariston UNO MFFI/MI и плата індикації UNO-COM розроблені як цілісні електронні системи, призначені для керування системами безпеки та комфорту настінних котлів моделі UNO.
Основна плата має вбудований мікропроцесор, який керує різними функціями котла, і працює як інтерфейс для дистанційного керування, передавання даних і терморегуляції на основі кімнатного та зовнішнього датчиків температури. проводами з датчиками та виконавчими пристроями котла для виконання функцій безпеки та керування; всі регулювання та встановлення користувача зберігаються в пам'яті незабутнього пристрою.
У плату UNO-COM вбудовані всі індикатори панелі керування й потенціометри регулювань.
Живлення подається на плату через панель роз'ємів і виходить на виконавчі пристрої (висока напруга~230В), захищені двома запобіжниками на ~ 230 В (фаза та нуль).
Панель роз'ємів має також два додаткові контакти, не захищених запобіжниками (фаза та нуль) ~ 230 В на виході на модем.Трансформатор,захищенийварісторами,генеруєтокнизькона напруга для керуваннялогічними функціями котла та живлення додаткових споживачів, як-от,таймер, КЛІМАТ-МЕНЕДЖЕР, модем для віддаленого доступу підтримки.
Установлення перемичок на платі керування можуть бути відрегульовані такі функції котла:
ТАБЛИЦЯ ВСТАНОВЛЕННЯ ПЕРЕМІЧОК | |||
N° ПЕРЕМЫЧКИ | РОЗ'ЄМ | ПоложенняA | положення B |
1 | CN102 | Віддалений доступ/стандарт потужності | Увімкн. Вимк. / Перезапуск/Отоплення |
іскроутворення | |||
2 | CN101 | Затримка займання — 0 | Затримка займання: 2хв. |
3 | CN104 | Потенціометр температури опалення: 38- | Потенціометр температури опалення: |
44 | 42-82 | ||
4 | CN100 | Налаштування максимальної потужності | Режим ГВС/режим опалення |
опалення та плавного займання |
Електрична схема
Опис:
A — Регулятор температури опалення й перемикач зима/літа | A01 | - Вентилятор |
B — Кнопка перезапуску | A02 | — Газовий клапан |
C – Кнопка Вкл./Выкл. | A03 | – Привод 3-ходового клапана |
D — Кнопка функції «комфорт» | A04 | -Насос |
E — Регулятор температури ГВС | A05 | — Трансформатор розпалювання |
F — Індикатор функції «комфорт» | A06 | — Датчик подавання |
G – Індикатор несправності іскроутворення | A07 | — Датчик повернення |
H — Індикатор несправності димовидалення | A08 | –Прессостат (датчик димохода) |
I — Індикатор роботи котла | A09 | — Датчик протоку ГВС |
J — Роз'єм під'єднання таймера | A10 | —Модулятор |
K – Реле насоса | ||
L — Реле приводу 3-ходового клапана | Цвета: | |
M – Реле вентилятора | Gy — Сірий | |
N – Реле газового клапана | W -білий | |
O — Роз'єм пульта керування | R -Червоний | |
P — Перемичка встановлення потужності іскроутворення | Bl — Синій | |
Q — Перемикання регулювання затримки займання | V-фіолетовий | |
R – Перемичка вибору температурного режиму 38-44 /42-82 | B -Чорний | |
S — Перемичка настроювання плавного займання й макс.потужності | ||
T—Роз'єм кімнатного термостата | ||
U -Трансформатор |
Основні атрибути | |
---|---|
Виробник | Ariston Thermo Group |
Країна виробник | Італія |
Тип комплектуючого | Плата управління, плата розпалу |
Призначення комплектуючого | Для газових котлів |
- Ціна: 5 183 ₴
- Спосіб упаковки: Весь товар надійно пакується в бульбашкову плівку, целофан, гафрокартон
